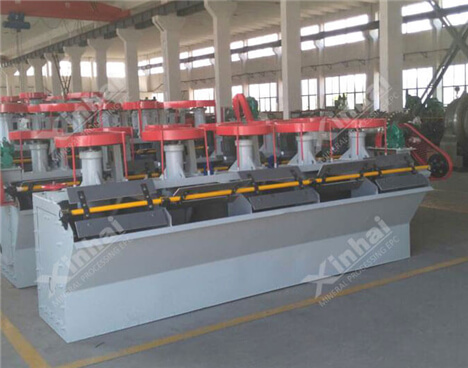

BF型浮选机

BF型浮选机

产品简介:一款吸浆/不吸浆联合的自吸气机械搅拌式浮选机组。

处理能力:0.15~24m<sup>3</sup>

优势特点:

吸气量大,功耗低;

每槽兼有吸气、吸浆和浮选三重功能,自称浮选回路,不需任何辅助设备,水平设备,便于流程变更。

矿浆循环合理,能尽可能地减少粗砂沉淀。

设有矿浆面的自控和电控装置,调节方便。

24小时服务热线 15311826765

如果您有任何的问题,请通过以下方式联系我们,我们将给您更多更好的协助!

微信二维码

微信二维码

产品简介

BF型浮选机适用于黑色金属的选别,还可用于非金属如煤莹石、滑石,更广泛用于选别金、银、铜、铁、钨、铅、锌、锡、钼、镍、钽、铌、锰矿石、煤等有色金属,也可以用于黑色金属和非金属的粗选和精选。

工作原理

叶轮旋转时,上下叶轮腔内的矿浆在上下叶片的作用下产生离心力而被甩向四周,使上下叶轮腔内形成负压区。同时,盖板上部的矿浆经盖板上的循环孔被吸入上叶轮腔内,形成矿浆上循环。下叶片向四周甩出矿浆时,其下部矿浆向中心补充,这样就形成了矿浆的下循环。而空气经吸气管、中心筒被吸入到上叶轮腔,与被吸入的矿浆相混合,形成大量细小气泡,通过盖板稳流后,均匀地弥散在槽内,形成矿化气泡。矿化气泡上浮至泡沫层,由刮板刮出即为泡沫产品。

产品结构

BF型浮选机

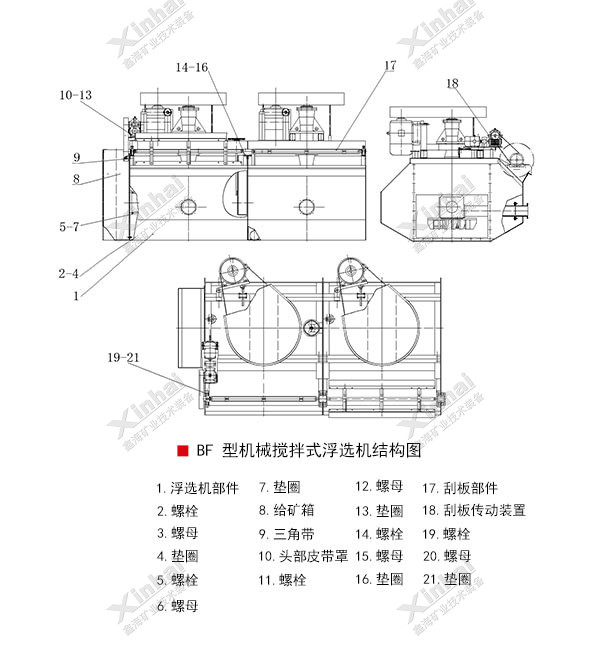

BF型浮选机结构如图,主要由叶轮、盖板、主轴、中心筒、槽体等组成。整个叶轮结构安装在槽体主梁上,由电动机通过三角皮带驱动。本机结构特点为叶轮由闭式双截锥体组成,可产生强的矿浆下循环。本机还可以设有矿浆的自控装置,调节液面。

产品FAQ

1、BF型浮选机操作过程注意事项?

(1)BF浮选机开动前要检查各部螺栓及键紧固有无松动。

(2)将BF浮选机总装后,注入清水作不少于2小时的运转试验。

(3)在试验过程中,BF浮选机运转要平稳灵活、无噪音、无擦碰、无振动,各润滑部位的密封无渗漏,槽体不漏水,轴承升温不大于30度,温度不超过60度。

(4)在负荷试验进行中,要求:泡沫刮板工作正常,转动平稳,叶轮转动平稳、灵活、可靠,槽体受料槽及闸门、间槽不得有矿浆流出,轴承升温不高于35度,温度不超过65度。

2、BF型浮选机的安装和试运行?

(1)叶轮机构组装好后,装在槽体上的主梁上找正,要保证主轴与水平面垂直。

(2)叶轮和大皮带轮组装前,必须进行静平衡试验,其不平衡力矩都不大于200g/cm。组装时,要保证所要求的叶轮与盖板之间的轴向及径向间隙(轴向间隙3~5mm,径向间隙11mm)。

(3)要求刮板轴线水平同心,运转灵活,中间箱和尾矿箱阀门必须调节灵活。

(4)相邻两单槽的联想以及给(尾)矿箱、中间箱与槽体的联接设计采用螺栓联接,各联接处不得漏矿。也可以在商定后改为焊接联接亦可。

(5)组装完毕后出厂前要进行试运行,检查轴承是否发热,机械运转是否正常,有无异常现象。

(6)使用单位将机组全部安装完毕后,要进行空载运行,正常后,将槽内加满水,连续运转8小时无问题后再投入生产使用。

3、BF型浮选机的使用和维护?

(1)一个系统浮选机的台数(总容积)可根据选矿试验或类似选厂的实践来确定,每个作业的台数不宜过少,以免出现短路。

(2)要防止大块矿石及杂物掉进浮选槽内,以免卡住叶轮,影响正常生产。

(3)允许先给矿,待矿浆浸过叶轮后再开车,以免溅矿。

(4)给矿完全截断后再停车,停车不必放矿。

(5)生产中,根据选别要求,通过电动或手动闸门调节排矿,保持所需要的矿浆液面高度。

(6)吸气量可根据矿石性质的不同和选别作业的要求,通过吸气管阀门来调节。

(7)生产中,要注意检查电机的轴承温度,要定期向各润滑点注油,维护设备的正常运转和文明生产。

(8)定期检查主轴轴承的运转情况,一年清洗一次并加黄干油,定期检修,更换磨损件。

(若想获得更好的效果或有相关的问题,请咨询烟台鑫海矿山机械有限公司)

技术参数

型号 有效容积(m3) 长×宽×高(mm) 叶轮直径(mm) 叶轮圆周速度(m/s) 空气吸入量(m3/m2.min) 电动机型号 电动机功率(kw) 处理能力(m3/min) 单槽重量(kg)
BF-0.15 0.15 550×550×600 200 6 0.9-1.05 Y112M-6 2.2 0.06-0.16 270
BF-0.25 0.25 650×600×700 250 Y100L-6 1.5 0.12-0.28 370
BF-0.37 0.37 740×740×750 286 7.2 Y90L-4 0.2-0.4 470
BF-0.65 0.65 850×950×900 300 7.35 0.9-1.10 Y132S-6 3 0.3-0.7 932
BF-1.2 1.2 1050×1150×1100 450 7.02 Y132M2-6  5.5  0.6-1.2 1370
BF-2.0 2 1400×1450×1120 500 7.5 Y160M-6 7.5 1.0-2.0 1750
BF-2.8 2.8 1650×1650×1150 550 8.06 Y180L-8 11 1.4-3.0 2130
BF-4.0 4 1900×2000×1200 650 8 Y200L-8 15 2.4-4.0 2585
BF-6.0 6 2200×2350×1300 700 7.5 Y225S-8 18.5 3.0-6.0 3300
BF-8.0 8 2250×2850×1400 760 Y225M-8 22 4.0-8.0 4130
BF-10 10 2250×2850×1700 7.52 5.0-10 4500
BF-16 16 2850×3800×1700 850 8.7 Y280S-8 Y280M-8 37 45 8.0-16 8320
BF-20 20 2850×3800×2000 10.0-20 8670
BF-24 24 3150×4150×2000 920 Y280M-8 45 12.0-24 8970
